一、設備用途

該設備為桌面半自動研發用顯影設備，主要應用于 5 寸以下晶片顯影，采用手工放片，

自動噴液運行 ，顯影 、堅膜工藝 。工藝過程控制采用 PLC ，人機界面采用觸摸屏 ，具

有可靠性高 ，操作方便、直觀等特點。

二、技術特點

2.1 控制系統由 PLC 及 7 寸觸摸屏構成，故障率低，可靠性高，操作簡單，易于維護；

2.2 傳動方式通過電機傳動；

2.3 主軸使用低壓伺服電機 ，帶數字顯示 ，精確控制轉速；

2.4 手動上下片 ， 1 個自動顯影擺臂（1 路顯影液 ， 1 路純水 ，1 路氮?dú)猓?/span>

2.5 噴嘴到基片的高度可在 10-50mm 范圍內手動可調；

2.6 基片尺寸規格：＜5 英寸晶圓 ，＜80*80mm 碎片；

2.7 外殼 ：不銹鋼 ，耐腐蝕；

2.8 顯影腔 ：HDPE ，光滑 、耐腐蝕 、易清洗；

2.9 管路 ：管路接口位于機臺下/后部 ，管道采用 PU 與 PFA 材質配套使用；

2.10 采用恒壓供液方式供液 ，穩定 ，安全 ，可靠。

三、工藝流程

建議工藝(可根據客戶需求自行更改設定)：

人工放料——>純水清洗——>氮?dú)馇鍧崱?gt;顯影——>甩干——>人工取料。

四、設備規格

4.1 設備參考尺寸 ：700mm(L）*450(W）*350mm（H）（具體以實物為準）

4.2 噴嘴類型：

采用特殊噴嘴 ，加壓供液。

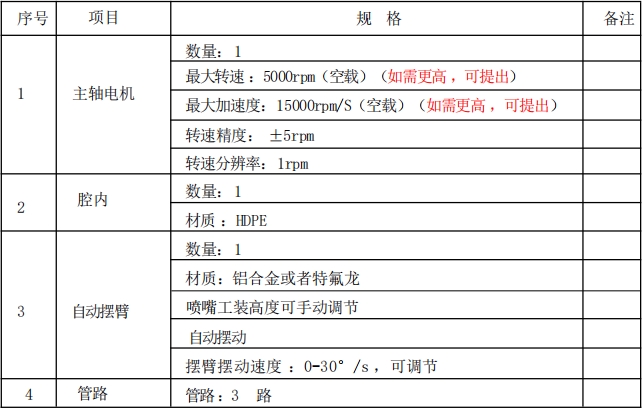

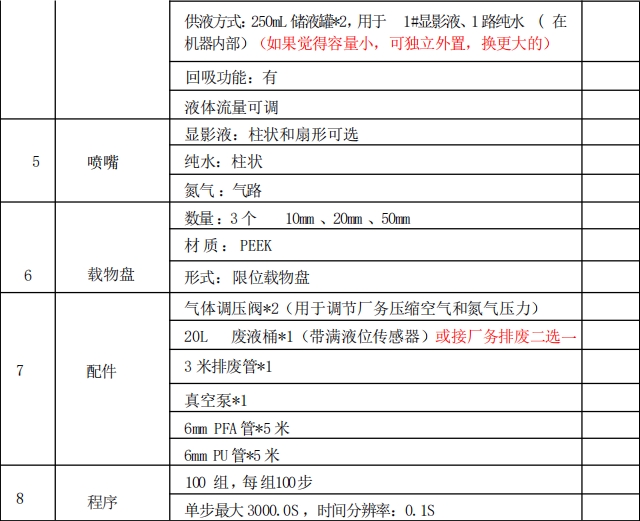

4.3 其他規格參數：

五、動力需求

5.1 電源總進線：220VAC 單相

5.2 設備功率規格： 0.6KW

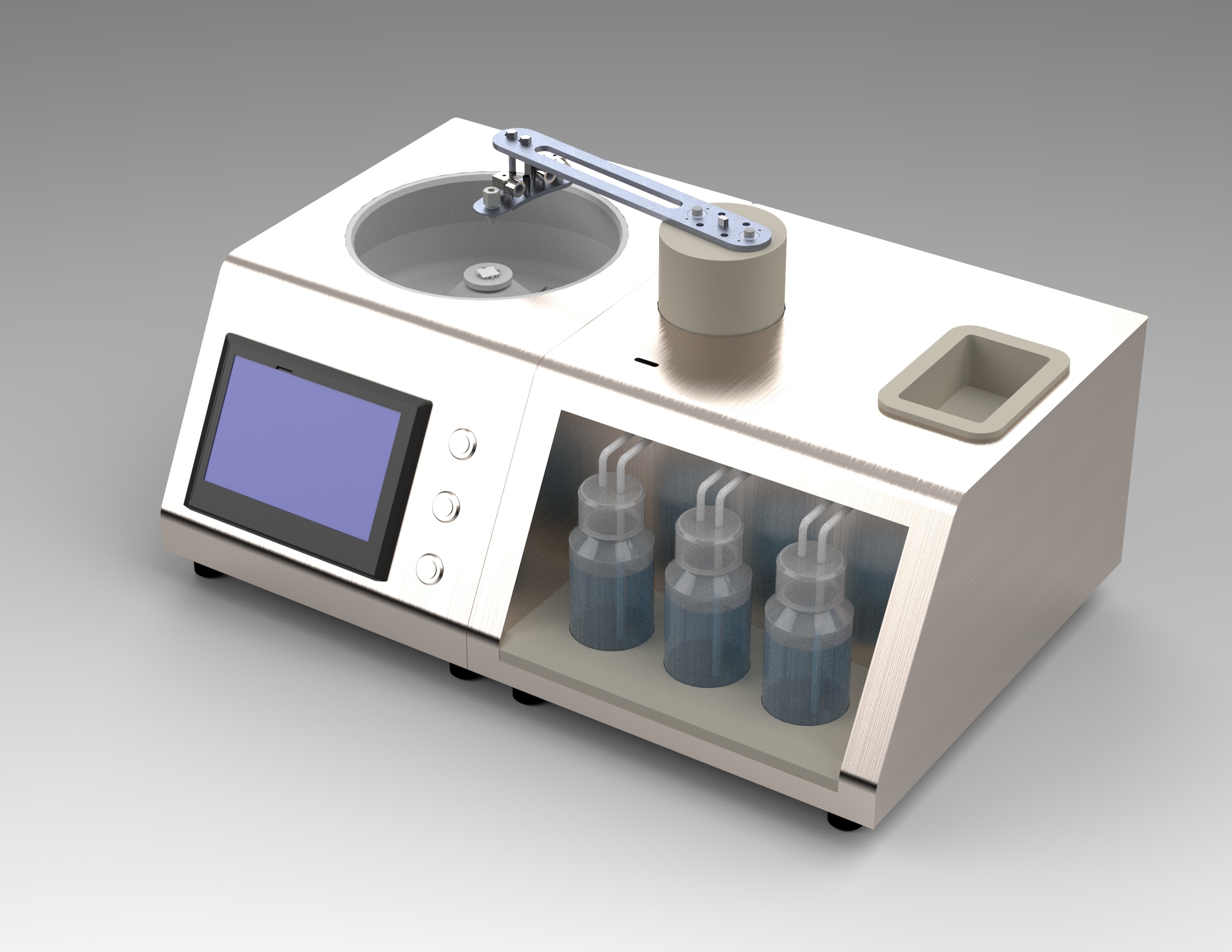

六、設備總體結構

整機主要由機架 、 動噴液機構、耐酸堿腔體、排風系統、電控單元、溫控系統等組

成。

6.1 設備整機由顯影機主機 、控制箱、 自動擺臂、儲液罐組成；

6.2 設備帶有7 寸全彩觸摸屏，所有工藝參數調整設置均可在此操作面板上進行；

6.3 控制界面可設置：工藝參數（顯影，定影時間設置，主軸轉速設置等）、工藝流程

編寫；

6.4 設備帶有1 個自動擺臂；

6.5 設備底部裝有調平腳座 ，可調節設備水平；

6.6 具有漏電斷路保護裝置；

6.7 電氣控制單元與氣動單元后置獨立安裝，提高了設備的使用安全性與維護性；

6.8 設備的各種管件、接頭均采用專業廠家產品，保障連接、使用的可靠性；

6.9 設備控制系統采用 PLC 控制；

6.10 具備加密功能，以防止工藝參數被隨意更改；

6.11 具有漏電斷路保護裝置。

七、技術資料

本設備檢驗合格后出廠提供以下技術文件：

7.1 操作手冊

7.2 維修手冊

7.3 出廠檢驗合格證

八、技術培訓

乙方工程師在調試完成后，對用戶操作人員及維修人員 、工藝人員 、管理人員進行技

術培訓(4H)并達到預期的效果 。技術培訓內容如下：

8.1 設備操作培訓：培訓設備的具體操作方法及步驟；

8.2 維修課程：介紹設備機械及電氣結構、維修保養知識、故障診斷及排除方法；

8.3 使用技術培訓：對用戶在工藝和維修等重要技術參數方面及相關注意事項進行技

能培訓。

九、安裝、調試及終驗收

1.在設備運到甲方后，甲方負責設備搬運、拆箱工作，并且由甲方按照設備的動力要求

進行安裝就位及設備電、氣的連接工作 ，安裝完成后書面通知乙方對設備進行調試，

乙方在接到通知后到達甲方現場進行設備調試 ，并對相關人員進行培訓，待調機及

培訓完成后，對設備進行交付使用驗收；

2.設備調試完成 ，各功能指標滿足本技術協議的要求，甲方超過十五天仍未進行設

備驗收的 ，將視為甲方驗收合格。

十、售后服務及設備質保

1. 設備驗收合格后 1 年內保修（終身維護），1 年后只收取零部件成本費及人工費。

保修期間我公司會派技術人員對設備進行定期電話回訪，確保設備正常運行。

2. 軟硬件維修服務收費標準：軟件可終身免費升級 ，硬件在保質期內免費維修更

換 ，保質期外更換維修只收取成本費。
